Visual Components是一款数字化工厂仿真软件,它构建了一个全方面的数字规划与设计生态系统,深度融合了物流及机器人技术的模拟能力。该软件集成了离散物流仿真、机器人离线编程以及PLC虚拟调试三大核心模块,为用户提供了一站式的解决方案。用户无需在Visual Components内从零开始建模,仅需轻松导入现有模型,并进行必要的编辑优化,即可迅速投入使用,大大地缩减了项目准备时间。
一、Visual Components仿真软件优势:
1、减少因失误产生的高昂成本:有些错误会导致您对这个项目的出价过高,或对客户期望的交付不足,放心地设计您的生产解决方案。
2、简化沟通:大大降低沟通障碍及不同的人在理解和表达上造成的误差,以每个人都能理解的方式展现想法或作品。
3、缩短响应时间:简化工作流程并节省时间,您可以通过简单的操作轻松地根据客户需求构建模拟布局,这将在售前阶段节省大量时间。
二、Visual Components仿真软件实用功能:
1、流程建模
提供了一种简单而强大的方法来管理布局中的流程和生产流程。通过可视化工作流完成多个建模任务,减少编程需求。新增“过程”选项卡包含用于定义、编辑和管理产品、过程和生产流程的操作面板。用户可在3D世界中查看和管理生产流程,便于分析、排除故障和修改布局。
2、布局配置
Visual Components Essentials 的核心功能,通过将组件从电子目录直接拖动至3D世界,并通过即插即用功能连接兼容组件,快速构建布局。属性编辑功能允许用户修改预定义组件的参数,如尺寸、速度和颜色。
3、电子目录
利用广泛组件库,包含来自数十个工业自动化领域的机器人、机器和设备的虚拟模型,如ABB、库卡、安川、发那科等。库内有2300多个预定义和随时可用的组件,支持自建模型库,创建专属模型库。

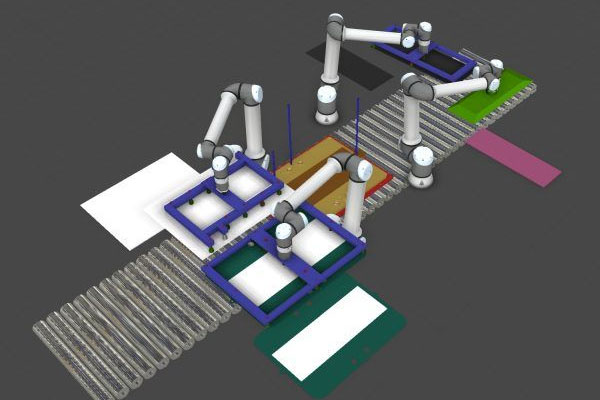

4、简单机器人
定义和建模机器人行为的简单而强大的功能包,内置功能支持机器人慢跑、分析可到达性、碰撞以及使用控制流语句定义机器人逻辑和姿势。
5、项目就绪交付品
改进了文件和可交付成果,创建新模板,使工作流程更加顺畅。轻松捕获3D世界中的屏幕截图并直接导出至演示文稿,以4K HD品质记录和导出视频,使用嵌入式模拟、内置导航和回放选项以及物料清单创建动画和交互式3D PDF。新增2D工程图模板,可在几秒钟内将3D布局转换为适用于演示的2D工程图。
5、2D工程图
新增对2D工程图的支持,整合至多个工作流程中,包括布局设计和项目可交付模板。
6、点云支持
导入设施的点云模型直接至3D世界,用于项目建议书准备或研究当前生产配置变化。点云表示为几何模型,便于布局设计、距离和角度测量以及碰撞分析等任务。
7、CAD兼容性
直接导入来自Autodesk、Dassault、PTC、Siemens等公司软件的应用创建的几何文件,支持多种CAD供应商提供的文件类型,确保导入几何文件的便捷性,且CAD导入已包含在Essentials中,无需额外费用或插件。
8、PLC连接
轻松连接仿真与控制系统,进行虚拟调试活动,测试和验证逻辑程序,控制生产过程中的更改。连接功能支持行业标准OPC UA或供应商特定接口,可视化实时生产活动,收集和分析实时数据,测试和模拟改进。
9、统计和报告
可视化仿真统计信息,通过折线图、面积图、条形图或饼图展现。在专用统计信息仪表板上创建、修改可视化图表,帮助用户可视化生产线动态,识别瓶颈,评估生产性能变化。导出模拟数据至PDF或Microsoft Excel格式。
10、使用体验
提供移动和虚拟现实体验制造设计和仿真的新方式,使用户能够在这些平台上探索使用Visual Components设计的3D模拟。
Visual Components这款字规划工具,无论从制程规划、生产到营销都能够整合在同一个平台上作业,有助于内部的技术沟通及外部营销。此外,Visual Components 整合了物流及机器人模拟功能,帮助企业在研发前期即可进行产能确认,减少不必要的成本支出和浪费,成功提升企业竞争力。
