Altair SimSolid常见问题解答

发布日期:
2024-01-24
浏览量:
1331

Q:SimSolid究竟有什么特别之处?

A:Altair SimSolid是专为设计工程师开发的结构分析软件且非常有创新性。它消除了传统 FEA 中特别耗时和非常专业的两项庞大任务——几何结构简化和网格划分,是一场仿真变革。简而言之,就是不用做几何简化,不用画网格,复杂装配体数量没有上限,真实三维模型直接导入,但是需要三维模型具有比较好的几何准确性哦,再设定载荷边界即可计算。

Q:不用画网格?那它的支撑理论是什么?

A:SimSolid 是一款结构分析求解器,是基于有限元算法的扩展算法,无需使用传统有限元算法的特定形状的单元网格。

在SimSolid中,离散单元可以是单个部件,有限元形函数(插值函数)可以是任意阶数的多项式函数,并且可以随着计算过程自动调整阶数或者使用非多项式的特殊函数,以提高计算精度。

求解精度控制基于局部能量密度改变和边界条件的误差,适用于局部与全局,适用于复杂零件或者大型装配体。

Altair SimSolid常见问题解答

Q:Altair SimSolid能做哪些分析呢?

A:SimSolid支持以下分析类型:

1、线性静力学

2、非线性静力学: 接触非线性、材料非线性、几何非线性

3、动力学分析:模态分析、频响分析、随机振动、瞬态动力学

4、热分析、热固耦合分析


Q:分析类型挺全,那SimSolid精度怎么样?不用抽中面,不用画网格,那这个软件靠谱么?

A:让我们多方位多视角来看看SimSolid的精度是否可靠

1、与理论解/经验解的对比

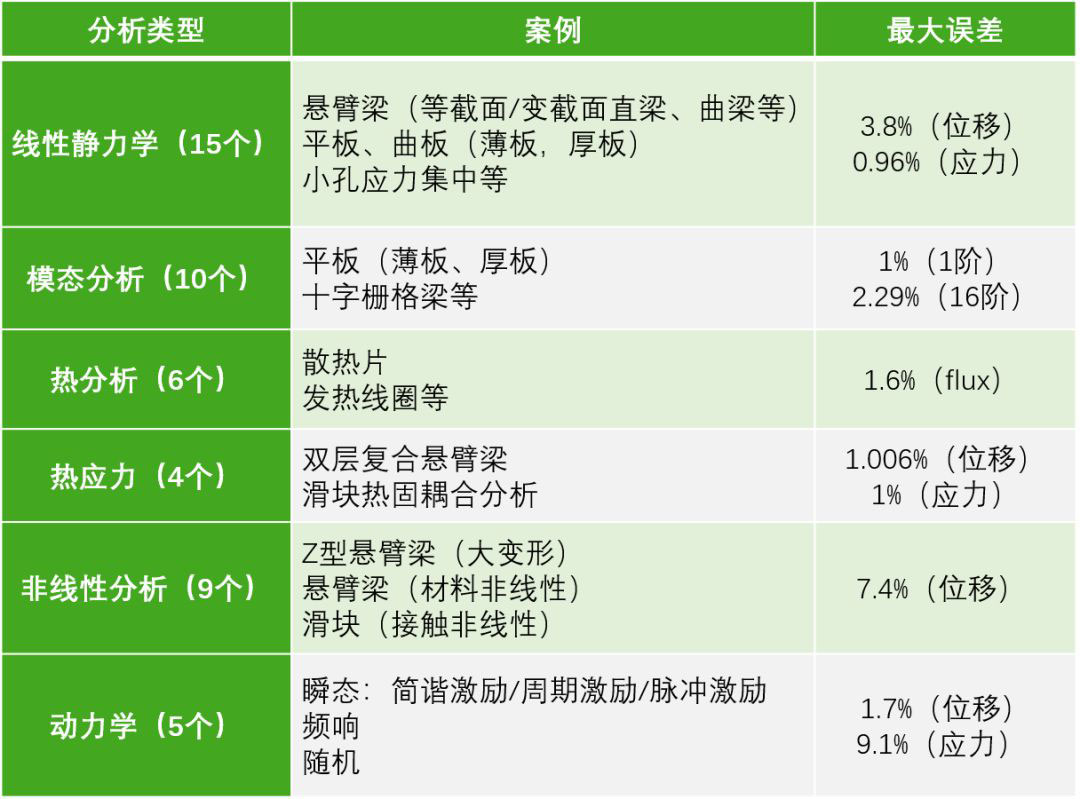

我们的开发团队针对经典的分析类型,结合众多案例(如下表)对SimSolid位移、应力等误差进行了理论解/经验解与SimSolid仿真结果的对比。

Altair SimSolid常见问题解答

2、无网格技术结构仿真案例分享

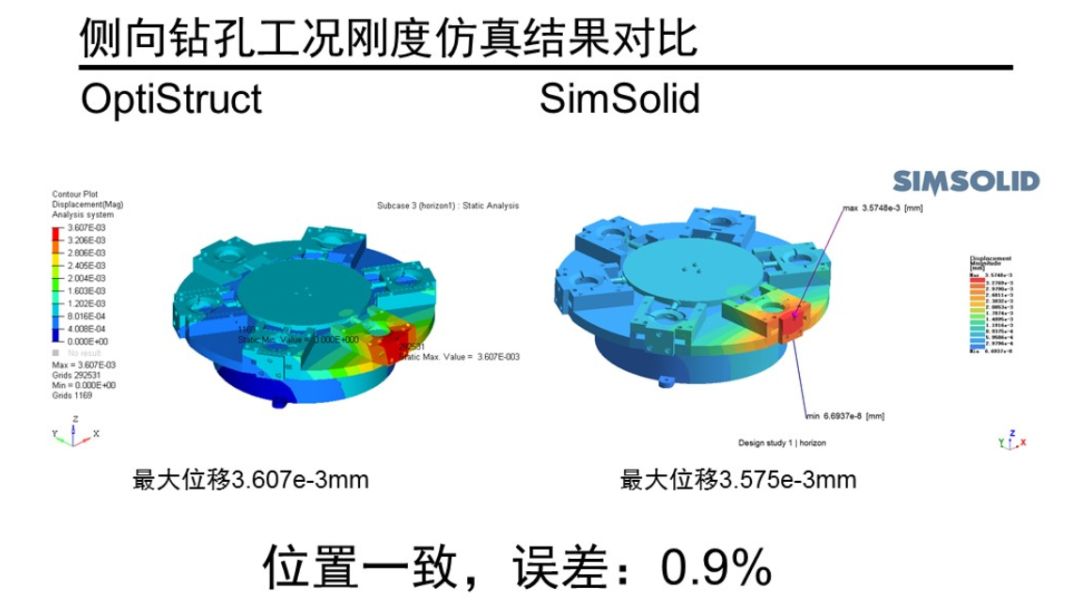

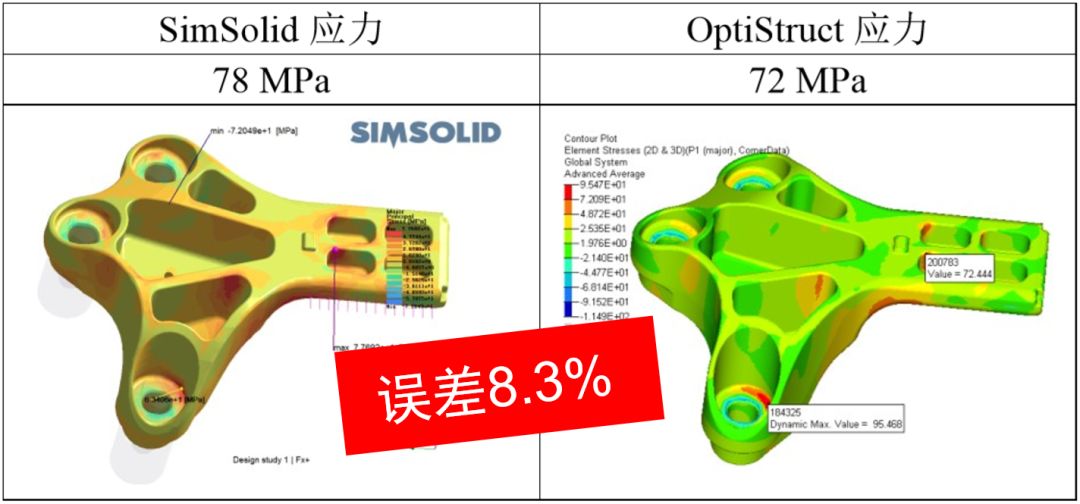

使用SimSolid与传统FEA工具进行了结果对比

结果表明,相较传统FEA软件,在相同的硬件配置和计算精度条件下,SimSolid节约了大量的前处理时间,计算时间也大大缩短; 并且SimSolid 可以很大程度上避免传统有限元软件因分析经验不足所导致的计算结果存在较大差异的问题。

Altair SimSolid常见问题解答

Altair SimSolid常见问题解答
